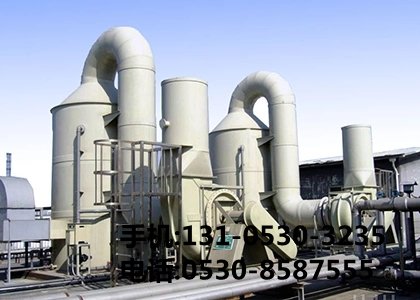

橡膠廢氣處理對焊教程：安全高效連接之道

在橡膠廢氣處理系統中，管道的連接至關重要，而對焊技術以其牢固、密封性***的***點被廣泛應用。本教程將詳細講解橡膠廢氣處理管道的對焊操作步驟、要點及注意事項，助力實現安全、高效的焊接作業。



 一、焊接準備

1. 材料與工具

     管道材料：選用符合橡膠廢氣處理工況要求的管材，如 PP（聚丙烯）、PVC（聚氯乙烯）等塑料管材，確保其具有******的化學穩定性和耐腐蝕性。檢查管材外觀，應無裂縫、變形、老化等缺陷，管壁厚度均勻。

     焊接設備：準備專業的塑料管道熱熔對焊機，包括加熱板、銑刀、液壓站（或手動夾具）等組件。確保設備運行正常，加熱板溫度控制精準，銑刀鋒利且切削平整。

     輔助工具：干凈柔軟的布用于擦拭管道表面；量尺、標記筆用于測量和標記管道；安全防護用品如護目鏡、手套、工作服等必不可少。

2. 工作環境

     選擇通風******、干燥、無塵的室內空間進行焊接作業，避免陽光直射和潮濕環境影響焊接質量。清理工作區域，移除易燃物、雜物，保持地面整潔，防止絆倒。

     確保電源穩定供應，電壓波動范圍應在設備允許范圍內，避免因電壓不穩造成焊接參數變化。



 二、管道切割與清潔

1. 切割管道

     根據設計圖紙和實際安裝需求，使用專用管道切割刀具（如旋轉切刀）垂直于管道軸線進行切割，保證切口平整、光滑，無毛刺。切割后的管道端面應與管道軸線垂直度偏差不超過±5°。

     對于***口徑管道，可采用鋸弓配合鋸條進行初步切割，再用砂輪機打磨切口，使其達到平整光滑的要求。切割過程中注意不要使管道內部產生過多碎屑，如有可用壓縮空氣吹凈。

2. 清潔管道

     用干凈柔軟的布蘸取適量酒精或丙酮，徹底擦拭管道切割面及外表面，去除油污、灰塵、水分等雜質。確保清潔后的管道表面光亮、無污漬殘留，這對于提高焊接質量和焊縫強度至關重要。

     清潔后的管道應及時進行焊接，若長時間暴露在空氣中，需重新清潔后再施焊，以防止雜質再次附著。

 三、對焊操作流程

1. 固定管道

     將待焊接的兩根管道分別水平放置在焊接支架上，調整管道位置，使兩管道同軸度偏差控制在±0.5mm 以內，可通過在管道下方墊木塊或使用定位夾具來實現***對齊。

     使用液壓站（或手動夾具）將管道兩端固定牢固，施加適當的夾緊力，防止焊接過程中管道移位。夾緊力***小應根據管道規格和材質確定，一般以不使管道產生明顯變形為宜。

2. 銑削管端

     啟動銑刀，將其置于兩管道對接端面之間，緩慢進給銑刀，同時沿管道軸線方向往復移動銑刀，均勻銑削出約 0.5  1mm 厚的翻邊。銑削過程中要保持穩定的速度和壓力，確保翻邊尺寸一致、表面平整，不得有溝槽、振紋等缺陷。

     銑削完成后，迅速抽出銑刀，用刷子清除管道內殘留的碎屑，并用干凈的布擦拭翻邊表面，保持清潔。

3. 加熱板材

     根據管道材質和規格，設定加熱板的加熱溫度和時間。一般來說，PP 管材加熱溫度在 210  240℃，加熱時間約為 10  30 秒；PVC 管材加熱溫度在 160  200℃，加熱時間約 8  20 秒。開啟加熱板電源，待溫度升至設定值后，讓加熱板恒溫一段時間，確保溫度均勻分布。

     加熱板表面應保持清潔、平整，若有污垢或損傷，應及時清理或更換，以免影響加熱效果和焊接質量。

4. 對接加熱

     將加熱后的加熱板迅速插入兩管道翻邊中間，使加熱板與管道翻邊充分接觸，保持一定的壓力（一般為 0.5  1MPa），開始計時加熱。加熱過程中要確保加熱板與管道貼合緊密，不得有晃動或間隙。

     加熱時間根據管道壁厚、材質等因素確定，通常為管材壁厚的 10  15 倍（秒）。例如，對于 10mm 壁厚的 PP 管道，加熱時間約為 100  150 秒。加熱完成后，按照加熱板放入的逆序緩慢取出加熱板，避免刮傷翻邊。

5. 切換對接

     在加熱板取出后，立即將兩根管道的翻邊對準，快速平穩地將管道合攏，使兩翻邊緊密結合。合攏過程中要嚴格控制管道的同軸度和錯邊量，一般同軸度誤差不超過±0.2mm，錯邊量不***于管道壁厚的 10%。

     同時施加適當的軸向壓力（約為 0.2  0.5MPa），并保持一定時間（約 30  60 秒），使焊縫處受熱均勻，冷卻固化。在保壓冷卻期間，嚴禁移動管道或在管道上施加外力，防止焊縫開裂。



6. 冷卻定型

     焊接完成后，讓管道自然冷卻至室溫。冷卻時間根據環境溫度、管道材質和尺寸而定，一般不少于 30 分鐘。在冷卻過程中，要保持管道處于靜止狀態，避免外界因素干擾焊縫的凝固和結晶。



 四、焊接質量檢驗

1. 外觀檢查

     冷卻后的焊縫應平整光滑，無氣孔、裂紋、夾雜、飛邊等缺陷。焊縫寬度應均勻一致，與母材過渡自然。用肉眼觀察焊縫表面顏色，正常焊縫顏色應與母材相近或略深，若出現焦黃、過淺等異常顏色，可能是焊接溫度過高或過低所致。

     測量焊縫高度和寬度，焊縫高度一般為管材壁厚的 0.5  1 倍，寬度應覆蓋整個翻邊寬度，且均勻對稱。對于不符合要求的外觀缺陷，應及時標記并采取補救措施，如打磨修整或重新焊接。

2. 尺寸檢測

     使用量具測量焊接后的管道同軸度和橢圓度。同軸度偏差應控制在±0.2mm 以內，橢圓度不得超過管道外徑的 2%。若尺寸偏差超出標準范圍，可能是焊接過程中管道固定不穩或受力不均造成的，需分析原因并進行調整修復。

     檢查管道長度是否符合設計要求，若有誤差應控制在允許范圍內。對于需要***安裝的管道系統，還需對法蘭接口、支吊架安裝位置等關鍵尺寸進行復核。

3. 壓力測試

     在外觀和尺寸檢驗合格后，進行壓力測試以檢驗焊縫的密封性和強度。采用氣壓試驗或水壓試驗方法，試驗壓力一般為工作壓力的 1.25  1.5 倍，穩壓時間不少于 30 分鐘。在試驗過程中，仔細觀察焊縫及管道各部位有無滲漏現象，若有泄漏則判定焊接不合格，需查找漏點并進行返工處理。



     壓力測試合格后，緩慢排放試驗介質，拆除試驗裝置，并對管道進行全面檢查和清理，確保無殘留介質和雜物。



 五、常見問題及解決方法

1. 焊接過程中出現冒煙現象

     原因：可能是焊接溫度過高，導致塑料管材分解產生煙霧；或是加熱板與管道接觸不緊密，局部過熱引起冒煙。

     解決方法：降低加熱板溫度至合適范圍；檢查并調整加熱板與管道的貼合度，確保均勻受熱。若已產生冒煙，應立即停止焊接，清理冒煙部位并重新進行焊接操作。

2. 焊縫出現氣孔

     原因：加熱板加熱時間過短或溫度不夠，使得塑料未能充分熔化融合；管道端面清潔不徹底，存在油污、水分等雜質；焊接過程中受到外界氣流干擾。

     解決方法：適當延長加熱時間或提高加熱溫度；加強管道端面的清潔工作；在焊接區域設置防護屏障，減少空氣流動對焊接的影響。若氣孔較小且不影響整體性能，可在焊縫冷卻后進行補焊修復；若氣孔嚴重，則需割除有問題的焊縫部分，重新進行焊接。

3. 焊接完成后管道變形

     原因：焊接時夾緊力過***或加熱時間過長，造成管道內部應力集中；管道冷卻過程中未均勻收縮，受到外力約束。

     解決方法：調整夾緊力至合適數值，嚴格控制加熱時間和溫度；在冷卻階段采取自然冷卻方式，避免強制冷卻或快速降溫。若管道已發生輕微變形，可嘗試在變形部位進行局部加熱矯正；若變形嚴重無法修復，則需更換新的管道重新焊接。



通過以上對橡膠廢氣處理管道對焊教程的詳細闡述，希望能夠幫助操作人員熟練掌握對焊技術，確保橡膠廢氣處理系統的管道連接安全可靠、密封嚴實，從而有效保障廢氣處理工作的順利進行。在實際焊接作業中，要嚴格遵守操作規程，注重每一個環節的細節把控，不斷積累經驗，及時發現并解決問題，以提升焊接質量和工作效率。
